NYÁK teszterek

Lekerekített téglalap: GRS 500 flying probe
Lekerekített téglalap: PFL 780 hiba kereső
Lekerekített téglalap: TONEOHM 950
Lekerekített téglalap: Adatlap letöltés
Lekerekített téglalap: Adatlap letöltés
Lekerekített téglalap: Adatlap letöltés

Az alkatrész szintű hibakeresés ideális eszköze az elektronikai gyártásban és szervizben.



A gyártásban alkalmazott hagyományos vizsgáló eszközökkel ellentétben a PFL -780 táplálás nélküli áramkörökön alkalmazható és nincs szükség bonyolult programozásra mint ATE használatakor. Nincs szükség az alkatrészek működésének a modelljére vagy kapcsolási rajzra sem. Számos esetben ahol áramkörgyártás kis mennyiségben történik a PFL780 az egyetlen teszt berendezés a hibák felderítésére. Ha ATE vagy hasonló berendezés kerül alkalmazásra nagy szériák gyártása esetén a PFL nagyon sikeres az ATE által kiselejtezett áramkörök javítása során.

· Ideális eszköz a gyártás és szerviz részére

· Meghatározza minden típusú NYÁK-on a rövidzárlat helyét

· Kezelni tud minden NYÁK gyártási technológiát



Az elektronikai gyártásban és szervizben a hibák jelentős százalékát a NYÁK-okon fellépő zárlatok illetve olyan hibás alkatrészek okozzák melyek túlterhelik a tápellátást. Automatikus teszt berendezésekkel vagy hagyományos hibakereső eljárásokkal meg lehet állapítani a rövidzár létét azonban nem lehet fizikai helyzetét meghatározni. A Toneohm 950 képviseli a végleges megoldást mindezekre a problémákra. Alkalmazva a Polar innovatív Vectored Plane Stimulus technikáját (VPS), a műszer gyors és pontos útmutatást szolgáltat a NYÁK-on lévő rövidzárak forrásához. A kezelő szemszögéből nézve, semmi sem lehetne egyszerűbb. Önnek csak követni kell a nyilakat a kezelőlapon melyek elvezetnek a hiba pontos helyéhez!



Miliohm és mikrovolt mérés kombinálva  nagy érzékenységű kontaktus nélküli áramkövetési képességgel, a Toneohm-ok képesek   lokalizálni jóformán minden típusú rövidzárlatot  amelyek a szerviz tevékenység során előfordulhatnak. Ezek között szerepelnek az alacsony ellenállású un. soft short-ok melyeket hibás kondenzátorok  okoznak és az un. stuck-pins logikai áramkörök esetében  melyek komoly gondot jelentenek a javítás során.

Specifikáció:



· 40 µm pozicionálási pontosság

· 16 µm pozicionálási felbontás

· Max. 5 mérési pont másodpercenként

· Panelnagyság max. 33 x 63 cm

· Hálózatkövetés belső fóliarétegeken

· Alkatrész információ lekérdezése

· Letapogatási felület 30 x 45 cm

· 10 cm Z-tengely elmozdulási hossz

· Automatikus út optimalizálás

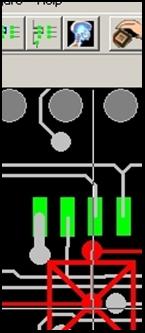

GRS 500 CADView szoftver

Abban az esetben ha CAD adat áll rendelkezésre, az opcionális CADView szoftver minden részletet az PFL-be importál. A szoftver lehetővé tesz egy vagy több csomópontot megjelölni és követni ezek nyomát az egész áramkörön, meghatározni minden alkatrészt az adott csomópontban. Ha két csomópont rövidre van zárva úgy ezt a helyet láthatóvá teszi.

Egyszerű rövidzárlat keresés többrétegű-beültetett nyomtatott áramkörökön

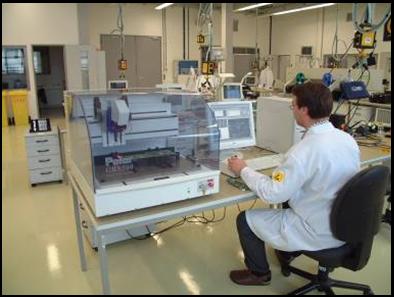

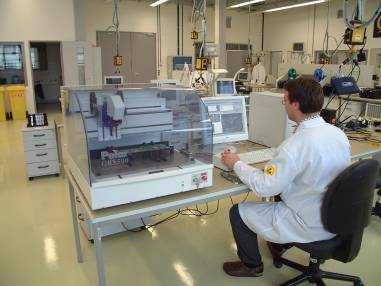

PCB tesztelő és javító robot



· Növeli a prototípus termelékenységét

· Komplex áramkörök gyors és egyszerű hibakeresése

· Csökkenti a termék piacra kerülési idejét

· Több mint 20 CAD formátummal kompatibilis



Csomóponti impedancia analízis elven működik



· Technológia független

· Nincs szükség alkatrészkönyvtárra

· Analóg és Digitális áramkörök egyidejűleg tesztelhetők

· Diszkrét és integrált alkatrészek

· Tesztelés tápellátás nélküli állapotban

· Nagyon rövid programozási idők
